Cálculo de Cañerias

Determine la demanda total de gas del sistema, sumando la entrada de Kcal/h de las aparatos y agregándole la demanda apropiada para los aparatos futuros.
Para tuberías de segunda etapa o etapa única
A. Mida la longitud de la tubería requerida desde la salidad del regulador hasta el aparato más lejano. No se necesita ninguna otra medida para sacar las dimensiones.

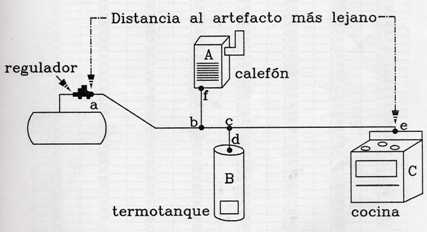

B. Haga un esquema sencillo del sistema de tuberías, tal como se demuestra a continuación.
C. Determine la capacidad que manejará cada sección de tuberías. Por ejemplo la capacidad de la línea entre el a y el punto b debe manejar la demanda total de los aparatos A, B y C., la capacidad de la línea del punto c al d solo manejará el aparato B, etc.

D. Usando la tabla, seleccione el diámetro correcto de tubería de cada sección usando los valores en Kcal/h para la longitud determinada en el paso 2-A.
Si la longitud exacta no se encuentra en el cuadro, use la siguiente longitud más larga.
